| 側壁、吸頂排風系列 » 邊墻風機 |
|
 |
一、特性及應用
WEXD系列風機采用先進的前掠型葉片、低噪音的外轉子或內轉子風機專用電機直聯傳動，方形外殼設計可以方便地安裝在混凝土墻、磚墻或輕鋼壓型墻板上，方形防雨罩結構牢固，外形美觀。具有噪聲低、風量大、運行可靠、性能參數范圍廣、安裝簡便等特點，廣泛應用于廠礦企業車間和民用、商用建筑工程的邊墻壁式通風換氣。根據輸送介質的要求，可制成防腐、防爆型。
WEXD(WEX)系列風機一般用于邊墻壁式排風，配設45°防雨罩（或特殊制造成60°）和防蟲網（夜間可防止昆蟲循燈光飛入車間）。可按需要制成邊墻送風機型號為DWSP(WSP)，配設90°防雨罩(防風、雨、塵)和防蟲網（夜間可防止昆蟲循燈光飛入車間）。附件選配：重力式止回風閥（可確保車間在風機不開時保持與室外隔絕），訂貨時注明。
|
|
| 二、型號說明 |
| 例：WEXD - 250D4–0.O6 |
 |
電機功率：單位：kW
機號：葉輪直徑為250毫米
D4：380V四極電機 E4:220V四極電機
型號：軸流式邊墻風機
|
|
|
| 三、性能參數 |
型號 |
風量
(m3/h) |
靜壓
(Pa) |
電壓
（V） |
頻率
Hz |
電機功率
（W） |
電流
(A) |
轉速
（r/min） |
電容
（μF） |
WEXD-250D4 |
1700 |
50 |
380 |
50 |
60 |
0.15 |
1420 |
- |
WEXD-250E4 |
1500 |
50 |
220 |
50 |
60 |
0.25 |
1350 |
2 |
WEXD-300D4 |
1800 |
50 |
380 |
50 |
80 |
0.20 |
1400 |
- |
WEXD-300E4 |
1600 |
50 |
220 |
50 |
80 |
0.37 |
1380 |
3 |
WEXD-350D4 |
2800 |
50 |
380 |
50 |
125 |
0.35 |
1380 |
- |
WEXD-350E4 |
2200 |
50 |
220 |
50 |
125 |
0.53 |
1360 |
4 |
WEXD-400D4 |
3800 |
45 |
380 |
50 |
180 |
0.4 |
1400 |
- |
WEXD-400E4 |
3600 |
50 |
220 |
50 |
180 |
0.8 |
1400 |
6 |
WEXD-450D4 |
6500 |
50 |
380 |
50 |
250 |
0.52 |
1350 |
- |
WEXD-450E4 |
6300 |
50 |
220 |
50 |
250 |
1.15 |
1360 |
8 |
WEXD-500D4 |
7800 |
50 |
380 |
50 |
370 |
0.7 |
1350 |
- |
WEXD-500E4 |
7600 |
50 |
220 |
50 |
370 |
1.75 |
1200 |
10 |
WEXD-550D4 |
9300 |
50 |
380 |
50 |
550 |
1.2 |
1300 |
- |
WEXD-550E4 |
8300 |
50 |
220 |
50 |
550 |
2.1 |
1180 |
10 |
WEXD-600D4 |
12500 |
100 |
380 |
50 |
750 |
1.6 |
1380 |
|
WEXD-650D4 |
16500 |
100 |
380 |
50 |
1900 |
3.5 |
1350 |
|
WEXD-700D6 |
13000 |
50 |
380 |
50 |
1000 |
2.3 |
920 |
|
WEXD-750D6 |
16200 |
50 |
380 |
50 |
1200 |
3.2 |
910 |
|
WEXD-800D6 |
23000 |
75 |
380 |
50 |
1400 |
3.4 |
940 |
|
WEXD-900D6 |
25000 |
75 |
380 |
50 |
1600 |
3.2 |
940 |
|
|
|
| 說明：公司產品技術不斷改進更新，參數提供以公司最新樣本為準，如您有更進一步的需求，歡迎致電或來E-Mail 與我們聯系。 |

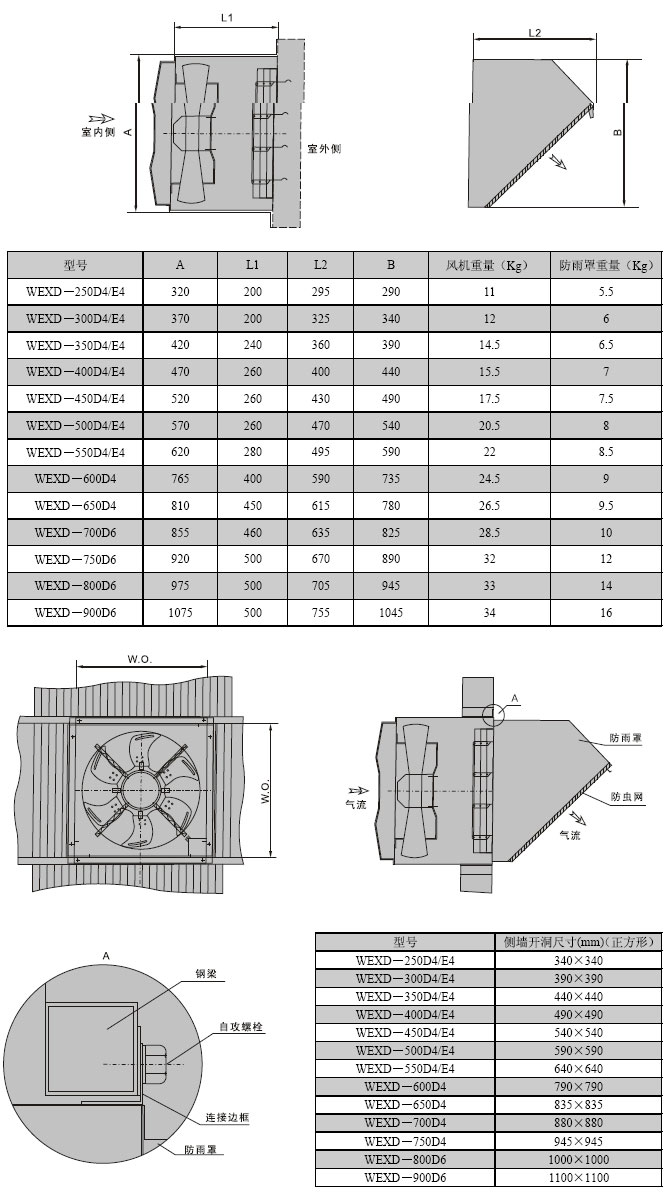

| 四、外形尺寸（單位：mm） |
 |

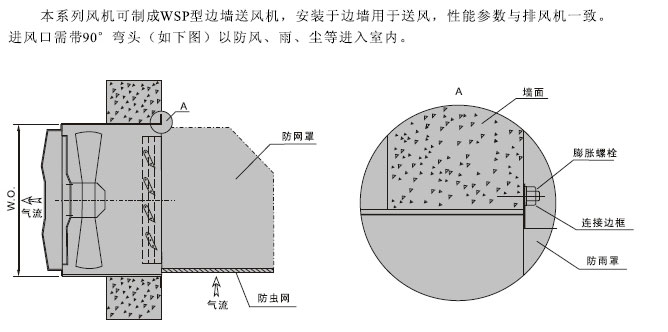

| 五、邊墻送風機安裝詳圖 |
 |
|
