| 機組設備配套風機系列 » LZF系列蒸發式冷凝器專用軸流風機 |
|
LZF系列蒸發式冷凝器專用軸流風機
LZF系列蒸發式冷凝器專用軸流風機采用模壓鋁合金葉輪、旋壓成形風筒、IP55戶外防水型專用電機，直聯傳動，風筒、網罩、支架部件均經熱鍍鋅處理。風機具有效率高、噪聲低、防腐性好、性能穩定、運行可靠、安裝方便等優點，經多家蒸發式冷凝器廠家配套使用，反映良好。 |
 |
|
 |

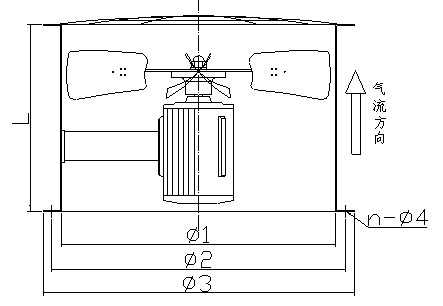

| LZF風機示意圖 |
|
蒸發式冷凝器安裝示意圖 |
|
| 性能參數 |
|
型號 |
轉速(r/min) |
風量(m3/h) |
全壓(Pa) |
功率(kW) |
|
LZF-7.1 |
6 |
960 |
13000 |
180 |
1.1 |
|
LZF-8 |
6 |
960 |
16000 |
165 |
1.5 |
|
LZF-9 |
8 |
720 |
21000 |
150 |
1.5 |
|
6 |
960 |
30000 |
165 |
2.2 |
|
LZF-10 |
10 |
580 |
23000 |
145 |
1.5 |
|
8 |
720 |
28000 |
160 |
2.2 |
|
LZF-11.2 |
10 |
580 |
31000 |
145 |
2.2 |
|
8 |
720 |
45000 |
175 |
3 |
|
LZF-12 |
10 |
580 |
56000 |
170 |
4 |
|
8 |
720 |
70000 |
180 |
5.5 |
|
LZF-12.5 |
10 |
580 |
60000 |
170 |
4 |
|
8 |
720 |
74000 |
175 |
5.5 |
|
LZF-13 |
12 |
480 |
52000 |
135 |
3 |
|
10 |
580 |
75000 |
160 |
5.5 |
|
10 |
580 |
82000 |
185 |
7.5 |
|
LZF-15 |
12 |
480 |
70000 |
135 |
4 |
|
10 |
580 |
85000 |
170 |
7.5 |
|
LZF-16 |
12 |
480 |
75000 |
135 |
5.5 |
|
10 |
580 |
90000 |
150 |
7.5 |
|
10 |
580 |
100000 |
170 |
11 |
|
LZF-18 |
14 |
320 |
78000 |
135 |
4 |
|
12 |
480 |
95000 |
150 |
7.5 |
|
10 |
580 |
135000 |
180 |
15 |
|
| LZF型外形尺寸表（單位:mm） |
 |
|
|
型號 |
φ1 |
φ2 |
φ3 |
L |
n-φ4 |
|
6極 |
8極 |
10極 |
12極 |
14極 |
|
LZF-7.1 |
720 |
760 |
800 |
500 |
/ |
/ |
/ |
/ |
14-φ16 |
|
LZF-8 |
810 |
850 |
890 |
550 |
/ |
/ |
/ |
/ |
14-φ16 |
|
LZF-9 |
910 |
950 |
990 |
580 |
530 |
/ |
/ |
/ |
14-φ16 |
|
LZF-10 |
1010 |
1060 |
1110 |
/ |
500 |
500 |
/ |
/ |
18-φ16 |
|
LZF-11.2 |
1130 |
1180 |
1230 |
/ |
550 |
500 |
/ |
/ |
18-φ16 |
|
LZF-12 |
1210 |
1260 |
1310 |
/ |
650 |
600 |
/ |
/ |
18-φ16 |
|
LZF-12.5 |
1260 |
1310 |
1360 |
/ |
730 |
780 |
/ |
/ |
20-φ16 |
|
LZF-13 |
1310 |
1360 |
1410 |
/ |
/ |
650 |
600 |
/ |
20-φ16 |
|
LZF-15 |
1510 |
1560 |
1610 |
/ |
/ |
800 |
650 |
/ |
22-φ19 |
|
LZF-16 |
1610 |
1670 |
1730 |
/ |
/ |
900 |
700 |
/ |
24-φ19 |
|
LZF-18 |
1810 |
1870 |
1930 |
/ |
/ |
900 |
750 |
700 |
24-φ19 |
|
|
